四平煙囪安裝檢測平臺施工技術措施及質量要求

煙囪平臺安裝結構的布置應根據體系特征，荷載的分布情況及性質綜合考慮。一般地說要剛度均勻，力學模型清晰，盡可能限制大荷載和移動荷載的影響范圍，使其以最短的路線傳到基礎。柱間支撐的分布應均勻。

(1) 煙囪平臺構架的主要承重結構，宜沿構架橫向布置(一般為平面的短方向) 。

(2) 煙囪平臺構架各層在布置梁格時，應將平臺各層的設備等主要荷載直接傳到主要承重結構上。

(3) 由工藝操作等特殊情況要求構架縱向為主要承重結構時，平臺必須采取措施(如將構架橫向布置成桁架式結構；或在適當位置加設斜撐等) 。加強平臺橫向剛度，以保證煙囪平臺結構的整體穩定性。

(4) 煙囪安裝平臺構架平面為正方形，或者接近正方形，且采用單向承重結構時，應加強非承重結構方向的側向剛度。

(5) 當煙囪平臺上有振動設備時(如設有空冷器的平臺) ，平臺的梁格布置中宜增設斜向小梁，或采用十字交叉式設備梁系，以增加平臺的平面剛度，減小煙囪平臺振動。

(6) 煙囪設備梁上翼緣與平臺鋼鋪板間應有可靠焊接。

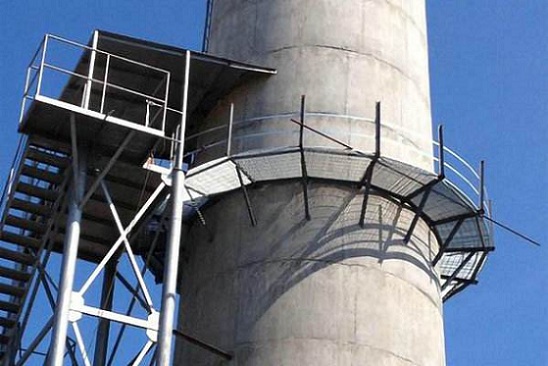

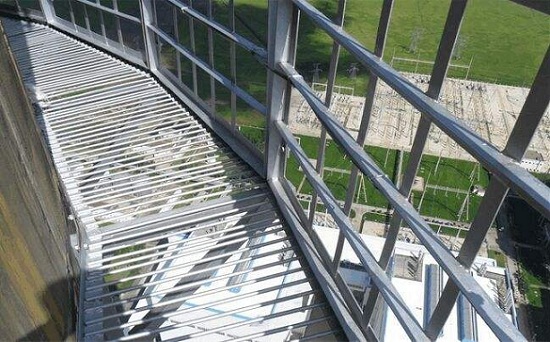

(7) 操作煙囪安裝平臺的人行通道寬度不小于600mm ，一般為800～1000mm。構架平臺四周的通道采用由柱上挑出懸臂梁或三角形斜撐來支撐。一般挑出長度不大于1m 時，可采用懸臂梁超出1m 時，宜采用三角形。

煙囪平臺結構的走型應考慮工藝設備的特點要求，平臺構架按其結構形式可分為以下幾類:

1、構架檢測平臺立面桿件布置成桁架式，稱為桁架式構架。

2、構架檢測平臺立面布置成剛架式，節點為剛接，稱為剛架式構架。

3、構架信號平臺他立面一部分布置成桁架，一部分布置成剛架時，稱為混合式構架。在煙囪設計中，應根據不同的工藝設備的特點，分別采用不同的結構形式: 對于煙囪高度較高，荷載較大的聚合釜支架平臺，采用桁架式構架平臺；對于普通的微波水解裝置采用剛架式構架平臺；對于高度較高荷載較輕的，有一定振動的旋風分離器支架平臺，則采用混合式構架平臺。
